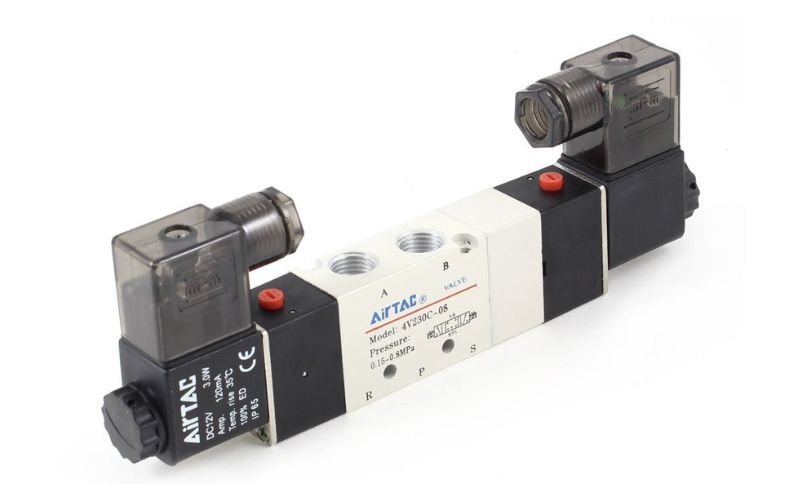

Van điện từ khí nén 5/3

1. Tổng quan về van điện từ khí nén 5/3

Van điện từ khí nén 5/3 là một thiết bị điều khiển quan trọng trong các hệ thống khí nén công nghiệp. Với khả năng kiểm soát dòng khí chính xác, van này được sử dụng rộng rãi để điều khiển chuyển động của xi lanh khí nén, đặc biệt trong các ứng dụng cần dừng giữa hành trình. Ký hiệu “5/3” biểu thị van có 5 cổng khí (2 cổng vào, 2 cổng ra, 1 cổng xả) và 3 vị trí làm việc (thường là đóng giữa, xả giữa hoặc áp suất giữa).

Đặc điểm chính:

• Cấu trúc: Gồm thân van, cuộn coil điện, nòng van, và lò xo phục hồi.
• Ứng dụng: Điều khiển xi lanh kép, ví dụ trong dây chuyền sản xuất tự động hoặc robot công nghiệp.
• Lợi ích: Cho phép dừng xi lanh ở vị trí giữa, tăng tính linh hoạt trong các quy trình phức tạp.
• Ví dụ trực quan: Một van 5/3 có thể điều khiển một xi lanh để nâng, dừng, hoặc hạ vật nặng trong hệ thống nâng hạ.

2. Cấu tạo chi tiết và nguyên lý hoạt động

Van điện từ khí nén 5/3 có cấu tạo phức tạp nhưng được thiết kế để đảm bảo độ bền và hiệu suất cao. Dưới đây là bảng liệt kê các thành phần chính và chức năng của chúng:

Nguyên lý hoạt động:

Van điện từ khí nén 5/3 hoạt động dựa trên 3 trạng thái chính của nòng van:

• Trạng thái đóng giữa (Center Closed): Tất cả các cổng bị khóa, không cho phép khí đi qua. Dùng khi cần giữ xi lanh ở vị trí cố định.
• Trạng thái xả giữa (Center Exhaust): Cả hai cổng ra (A, B) được kết nối với cổng xả, giải phóng khí khỏi xi lanh.
• Trạng thái áp suất giữa (Center Pressure): Cả hai cổng ra được cấp áp suất, phù hợp với các ứng dụng đặc biệt.

Ví dụ ứng dụng:

• Center Closed: Dùng trong máy ép để giữ áp lực cố định.
• Center Exhaust: Dùng trong robot hàn để giải phóng khí, cho phép xi lanh trở về trạng thái nghỉ.
• Center Pressure: Ứng dụng trong hệ thống cần duy trì áp suất liên tục.

3. Phân loại van điện từ khí nén 5/3

Van điện từ khí nén 5/3 được phân loại dựa trên thương hiệu, điện áp, và kiểu kết nối. Dưới đây là bảng so sánh hai thương hiệu phổ biến:

Phân loại theo điện áp:

• 12V/24V: Phù hợp cho các ứng dụng di động hoặc hệ thống nhỏ (như robot tự động).
• 220V: Lý tưởng cho môi trường công nghiệp với nguồn điện ổn định.

Kiểu kết nối:

• Ren (Threaded): Phổ biến, dễ lắp đặt, phù hợp với hệ thống nhỏ.
• Mặt bích (Flanged): Dùng cho hệ thống lớn, yêu cầu độ bền cao.

4. So sánh với các loại van khác

Van điện từ khí nén 5/3 có đặc điểm khác biệt so với các loại van điện từ khí nén khác như 5/2 hoặc 4/2. Dưới đây là bảng so sánh:

Van 5/3 được ưu tiên trong các ứng dụng cần kiểm soát chính xác vị trí xi lanh, ví dụ:

• Máy ép khẩn cấp: Van 5/3 cho phép dừng xi lanh giữa hành trình để đảm bảo an toàn.
• Hệ thống phức tạp: Các dây chuyền tự động hóa yêu cầu nhiều trạng thái hoạt động.

5. Ứng dụng thực tế

Van điện từ khí nén 5/3 được sử dụng rộng rãi trong nhiều ngành công nghiệp. Dưới đây là ba ví dụ cụ thể:

• Robot hàn tự động: Van 5/3 điều khiển xi lanh để di chuyển cánh tay robot đến vị trí hàn chính xác, dừng giữa hành trình khi cần điều chỉnh.
• Máy đóng gói thực phẩm: Sử dụng van 5/3 để kiểm soát chuyển động của xi lanh trong quá trình đóng gói, đảm bảo tốc độ và độ chính xác.
• Hệ thống nâng hạ: Van 5/3 cho phép nâng, dừng, hoặc hạ vật nặng một cách an toàn và kiểm soát.

Phản hồi từ kỹ thuật viên: “Van điện từ khí nén 5/3 giúp hệ thống của chúng tôi hoạt động mượt mà hơn, đặc biệt trong các công đoạn yêu cầu dừng khẩn cấp.” – Anh Nguyễn Văn Thanh, kỹ thuật viên tại nhà máy sản xuất ô tô.

6. Ưu điểm và hạn chế

Ưu điểm:

• Điều khiển chính xác: Cho phép xi lanh dừng ở bất kỳ vị trí nào trong hành trình.
• Tiết kiệm năng lượng: Giảm lượng khí nén tiêu thụ nhờ trạng thái xả giữa.
• Dễ bảo trì: Cấu trúc đơn giản, dễ thay thế cuộn coil hoặc lò xo.

Hạn chế:

• Giá cao hơn van 5/2: Chi phí đầu tư ban đầu lớn hơn, đặc biệt với thương hiệu cao cấp như SMC.
• Yêu cầu lắp đặt chuyên nghiệp: Cần kỹ thuật viên có kinh nghiệm để đảm bảo hiệu suất tối ưu.

Cảnh báo: Lắp đặt sai hướng hoặc không kiểm tra áp suất khí trước khi vận hành có thể gây hỏng van hoặc rò rỉ khí.

7. Tiêu chí lựa chọn

Chọn van điện từ khí nén 5/3 cần dựa trên các yếu tố sau:

Checklist:

• Áp suất làm việc: Đảm bảo van phù hợp với áp suất hệ thống (thường 0.15-0.8 MPa).
• Nhiệt độ môi trường: Van phải hoạt động tốt trong khoảng -20°C đến 70°C.
• Tần suất hoạt động: Chọn van có độ bền cao nếu sử dụng liên tục.

Lưu đồ quyết định:

1. Xác định nhu cầu hệ thống: Cần dừng giữa hành trình hay không?
2. Chọn điện áp: 12V/24V cho di động, 220V cho công nghiệp.
3. Chọn thương hiệu: Airtac (giá rẻ) hoặc SMC (cao cấp).

8. Hướng dẫn lắp đặt và bảo trì

Các bước lắp đặt:

1. Kiểm tra van: Đảm bảo van không bị hư hỏng, các cổng khí thông thoáng.
2. Xác định hướng lắp: Căn chỉnh cổng vào/ra theo sơ đồ hệ thống.
3. Đấu nối khí nén: Sử dụng ống dẫn đạt chuẩn, kiểm tra kín khí.
4. Kết nối điện: Đảm bảo đúng điện áp (12V/24V/220V) và kiểm tra cuộn coil.
5. Kiểm tra vận hành: Chạy thử để xác nhận van hoạt động đúng các trạng thái.

Sự cố thường gặp và cách xử lý:

• Rò rỉ khí: Kiểm tra gioăng cao su và siết chặt kết nối.
• Cuộn coil cháy: Thay cuộn coil mới, đảm bảo đúng điện áp.
• Kẹt nòng van: Vệ sinh nòng van bằng khí nén khô hoặc thay mới.

Cảnh báo: Ngắt nguồn điện và khí nén trước khi bảo trì để đảm bảo an toàn.

9. Bảng thông số và báo giá

Dưới đây là thông số một số model van 5/3 phổ biến:

Chú thích:

• Giá mang tính tham khảo, có thể thay đổi tùy nhà cung cấp.
• Mua hàng chính hãng tại các đại lý uy tín để đảm bảo bảo hành (thường 12 tháng).

10. Tổng kết

Van điện từ khí nén 5/3 là giải pháp tối ưu cho các hệ thống khí nén yêu cầu điều khiển chính xác và linh hoạt. Với khả năng dừng xi lanh giữa hành trình, van 5/3 mang lại hiệu quả vượt trội trong các dây chuyền sản xuất tự động.

Giá trị cốt lõi:

• Độ chính xác cao: Đáp ứng các yêu cầu phức tạp.
• Tính đa dụng: Phù hợp nhiều ngành công nghiệp.
• Tương lai IoT: Xu hướng tích hợp cảm biến thông minh để tối ưu hóa vận hành.

11. FAQs

1. Van điện từ khí nén 5/3 có dùng được cho dầu thủy lực không?
   Không, van điện từ khí nén 5/3 chỉ thiết kế cho khí nén. Sử dụng với dầu thủy lực có thể gây hỏng van.
2. Center exhaust là gì?
   Center exhaust là trạng thái trung tâm của van 5/3, khi cả hai cổng ra (A, B) được kết nối với cổng xả, giải phóng khí khỏi xi lanh.
3. Van điện từ khí nén 5/3 có cần bảo trì thường xuyên không?
   Có, nên kiểm tra định kỳ 3-6 tháng để đảm bảo không rò rỉ khí hoặc kẹt nòng van.
4. Điện áp nào phù hợp nhất?
   Tùy ứng dụng: 24V cho hệ thống nhỏ, 220V cho công nghiệp.

12. Xu hướng công nghệ

Van điện từ khí nén 5/3 đang được cải tiến để đáp ứng yêu cầu công nghiệp 4.0. Các xu hướng nổi bật bao gồm:

• Tích hợp cảm biến áp suất thông minh: Giúp theo dõi trạng thái van theo thời gian thực.
• Vật liệu composite chịu nhiệt: Tăng độ bền trong môi trường khắc nghiệt.
• Kết nối IoT: Cho phép điều khiển từ xa và phân tích dữ liệu hiệu suất.

Dự báo trong 5 năm tới, van điện từ khí nén 5/3 sẽ được tích hợp sâu hơn vào các hệ thống tự động hóa thông minh, giảm chi phí vận hành và tăng hiệu suất.
