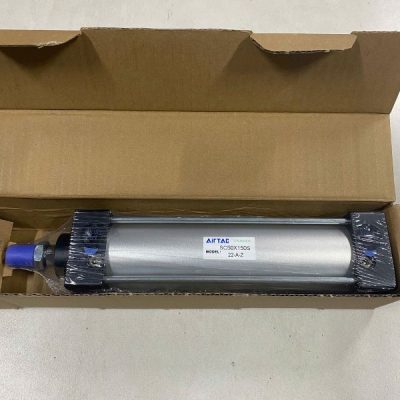

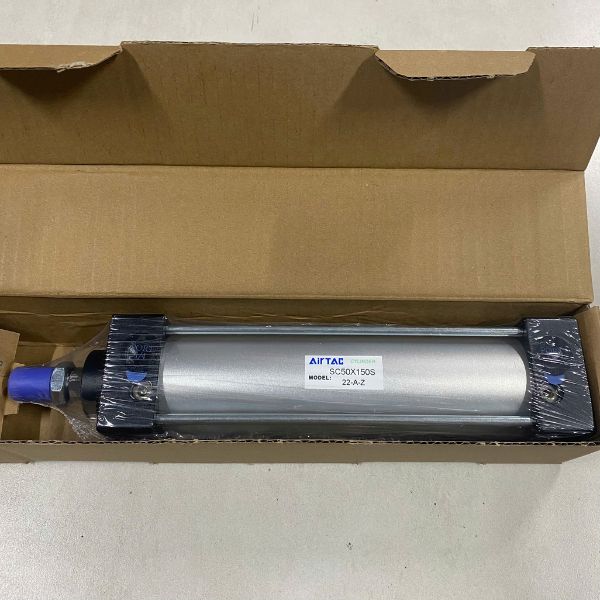

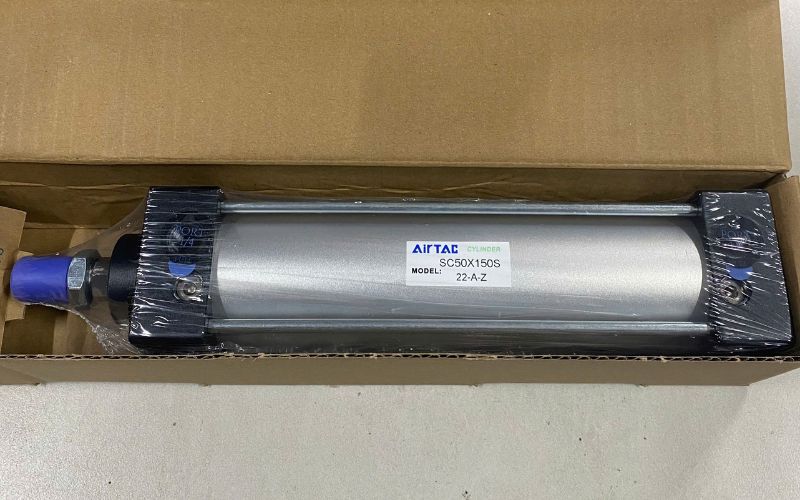

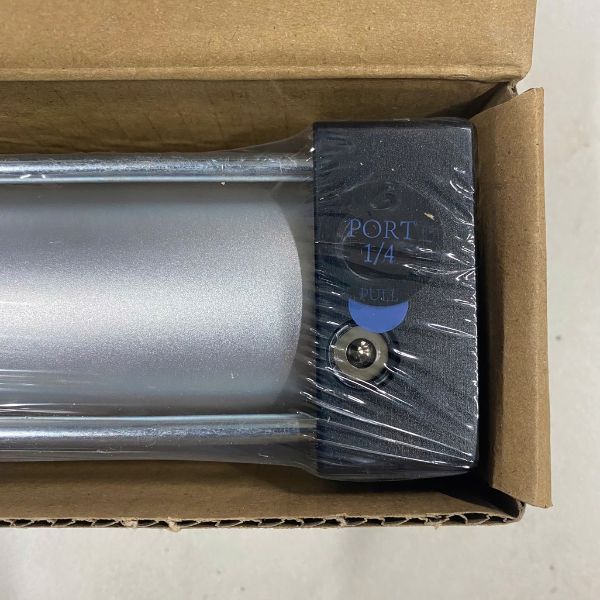

Xi lanh khí nén đế vuông Airtac SC50X150S

Xi lanh khí nén vuông là thiết bị truyền động dùng khí nén để tạo chuyển động tịnh tiến, có thiết kế hình hộp chữ nhật với các cạnh vuông giúp tiết kiệm không gian và dễ dàng lắp đặt trong các hệ thống tự động hóa công nghiệp. Thiết bị này chuyển đổi năng lượng từ áp suất khí nén thành cơ năng, tạo lực đẩy hoặc kéo thông qua piston và trục piston, phù hợp cho các ứng dụng như kẹp, nâng hạ và vận chuyển chi tiết.

Giới thiệu về xi lanh khí nén vuông

Xi lanh khí nén vuông là một thiết bị truyền động cơ khí quan trọng trong ngành công nghiệp tự động hóa, được thiết kế với hình dạng thân tròn nhưng đế vuông chắc chắn, giúp dễ dàng lắp đặt và cố định trên các bề mặt phẳng. Sản phẩm nổi bật như xi lanh khí nén đế vuông Airtac SC50X150S – model tiêu chuẩn của hãng Airtac (Đài Loan) – với đường kính piston 50mm và hành trình 150mm, mang đến lực đẩy mạnh mẽ và độ bền cao.

Thiết bị này chuyển đổi năng lượng khí nén thành chuyển động tuyến tính, hỗ trợ các quy trình sản xuất nhanh chóng, chính xác, từ lắp ráp đến đóng gói. Xi lanh khí nén vuông được sử dụng rộng rãi trong hơn 70% hệ thống khí nén công nghiệp, giúp giảm chi phí vận hành lên đến 30% so với các loại truyền động khác nhờ cấu tạo đơn giản và ít bảo dưỡng.

Vai trò của nó ngày càng nổi bật trong bối cảnh công nghiệp 4.0, nơi tự động hóa đòi hỏi tốc độ cao và độ tin cậy. Từ các nhà máy sản xuất ô tô đến dây chuyền thực phẩm, xi lanh khí nén vuông như Airtac SC50X150S đảm bảo hoạt động mượt mà, góp phần nâng cao năng suất lao động.

Định nghĩa và đặc điểm của xi lanh khí nén vuông

Xi lanh khí nén vuông được định nghĩa là thiết bị chấp hành tuyến tính sử dụng khí nén để tạo lực đẩy hoặc kéo piston theo chuyển động thẳng, với thiết kế đế vuông đặc trưng giúp tăng độ ổn định khi lắp đặt. Không giống các loại xi lanh tròn thông thường, phiên bản vuông như Airtac SC50X150S có thân xi lanh tròn nhưng hai đầu bịt hình vuông, kết nối bằng thanh ty ren chịu lực, mang lại khả năng chịu tải cao hơn 20% trong môi trường rung động mạnh.

Đặc điểm nổi bật bao gồm: tác động kép (double-acting), cho phép kiểm soát chuyển động hai chiều chính xác; khả năng tích hợp cảm biến từ (magnetic sensor) để theo dõi hành trình; và hệ thống giảm chấn bằng cao su hoặc lò xo, giảm tiếng ồn xuống dưới 70dB. Theo thông số từ nhà sản xuất Airtac, model SC50X150S có đường kính piston 50mm, hành trình 150mm, áp suất làm việc 0.1-1MPa (1-10kg/cm²), và nhiệt độ hoạt động từ -20°C đến 70°C, phù hợp với đa dạng điều kiện môi trường.

Cấu tạo của xi lanh khí nén vuông

Xi lanh khí nén vuông, đặc biệt model Airtac SC50X150S, có cấu tạo đơn giản nhưng chắc chắn, bao gồm các thành phần chính: thân xi lanh, piston, hệ thống cấp khí và van điều khiển. Thân xi lanh làm từ hợp kim nhôm anodized, chống ăn mòn; piston bằng nhôm với nam châm từ tích hợp; hệ thống cấp khí qua hai cổng ren; và van solenoid để kiểm soát dòng khí. Nguyên liệu chế tạo chủ yếu là nhôm (thân và piston), inox (thanh ty) và thép (thanh giằng), đảm bảo độ bền cao trong môi trường công nghiệp khắc nghiệt.

Dưới đây là danh sách các thành phần chính của Airtac SC50X150S:

• Thân xi lanh và nắp đầu: Kết nối bằng 4 thanh ty ren thép, tạo độ cứng vững, với lỗ rãnh để gắn cảm biến.
• Piston và thanh ty: Piston đường kính 50mm, thanh ty inox Ø12mm, có phớt cao su NBR để kín khí.

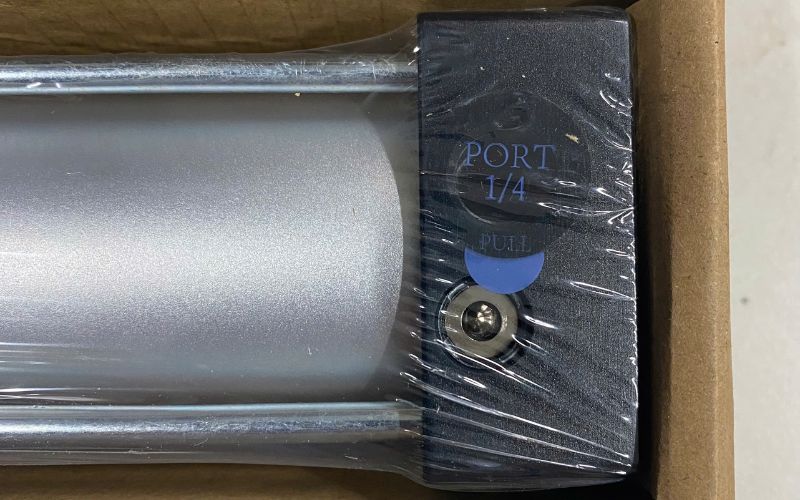

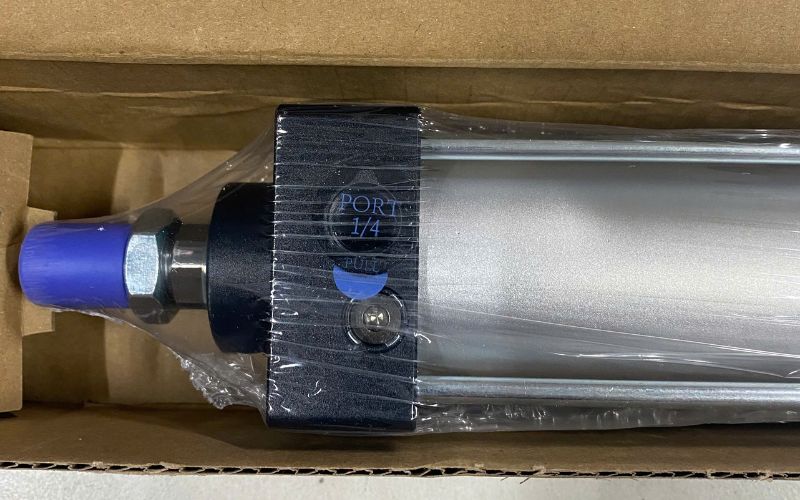

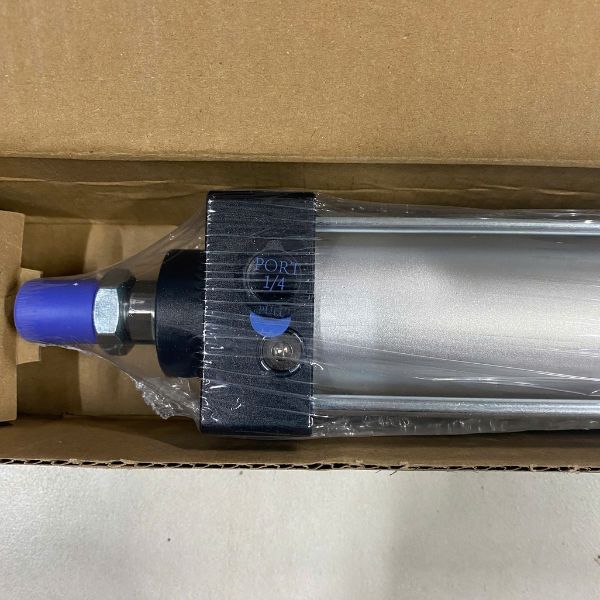

• Hệ thống cấp khí: Hai cổng M5, hỗ trợ van điều khiển 5/2-way.
• Van và phụ kiện: Van giảm chấn tích hợp, tùy chọn cảm biến CS1-F/U.

Cấu tạo này không chỉ đảm bảo hoạt động êm ái mà còn dễ bảo trì, với khả năng thay thế phớt chỉ trong 10 phút. Từ cấu tạo vững chắc, chúng ta dễ dàng hiểu nguyên lý hoạt động, nơi khí nén được khai thác tối ưu để tạo chuyển động.

Nguyên lý hoạt động của xi lanh khí nén vuông

Nguyên lý hoạt động của xi lanh khí nén vuông dựa trên việc sử dụng áp suất khí nén để tạo chuyển động tuyến tính của piston, với model Airtac SC50X150S minh họa rõ nét cho cơ chế tác động kép. Khí nén từ máy nén được van solenoid điều khiển cấp vào một trong hai khoang xi lanh, tạo chênh lệch áp suất đẩy piston di chuyển. Cụ thể, chu trình làm việc bao gồm:

• Cấp khí vào khoang đuôi qua cổng 1, piston đẩy ra với lực F = P × A (P: áp suất, A: diện tích piston), thanh ty vươn 150mm;
• Xả khí khoang đuôi, cấp khí vào khoang đầu qua cổng 2, piston rút vào;
• Hệ thống giảm chấn hấp thụ va đập cuối hành trình, đảm bảo êm ái. Với áp suất 0.5MPa, lực đẩy của SC50X150S đạt khoảng 392N, tốc độ 200mm/s, phù hợp cho chu kỳ lặp lại cao.

Quá trình này được hỗ trợ bởi phớt kín khí và bôi trơn tự động, giảm ma sát chỉ còn 5% so với xi lanh thủy lực. Hình dung đơn giản: khí nén “nở” trong khoang kín, đẩy piston như lò xo khí, truyền lực qua thanh ty đến tải. Nguyên lý này đảm bảo an toàn (không cháy nổ) và tiết kiệm năng lượng, với hiệu suất lên đến 85%. Từ cơ chế cốt lõi này, xi lanh khí nén vuông được áp dụng linh hoạt trong thực tế.

Ứng dụng của xi lanh khí nén vuông

Xi lanh khí nén vuông như Airtac SC50X150S được ứng dụng rộng rãi trong công nghiệp nhờ thiết kế gọn nhẹ và lực đẩy ổn định, hỗ trợ tự động hóa hiệu quả. Dưới đây là danh sách chi tiết các lĩnh vực chính, kèm ví dụ thực tế:

• Sản xuất và chế tạo máy: Sử dụng để đẩy/kéo linh kiện trong dây chuyền lắp ráp ô tô, ví dụ tại nhà máy Toyota Việt Nam, SC50X150S giúp nâng hạ cửa xe với tốc độ 300mm/s, giảm thời gian sản xuất 15%.
• Công nghiệp thực phẩm và đóng gói: Kẹp và di chuyển sản phẩm trên băng chuyền, như trong nhà máy Vinamilk, nơi xi lanh vuông đóng hộp sữa tự động, đảm bảo vệ sinh (chịu nhiệt 80°C) và tốc độ 500 chu kỳ/giờ.
• Chế tạo gỗ và nội thất: Cắt và định vị gỗ chính xác, hỗ trợ máy CNC đẩy phôi, tăng độ chính xác lên 99%.
• Xử lý vật liệu và logistics: Nâng hạ pallet trong kho hàng, SC50X150S tích hợp cảm biến để theo dõi hành trình, giảm lỗi vận hành 20%.
• Y tế và dược phẩm: Điều khiển thiết bị đóng gói thuốc, ví dụ tại nhà máy Sanofi, xi lanh vuông đảm bảo chuyển động sạch sẽ, không dầu mỡ, tuân thủ GMP.

Các câu hỏi thường gặp về xi lanh khí nén vuông

Xi lanh khí nén vuông có sự khác biệt gì so với xi lanh tròn?
Xi lanh vuông (như Airtac SC50X150S) có đế vuông tăng độ ổn định lắp đặt trên bề mặt phẳng, chịu lực tốt hơn 20% so với tròn (thân tròn nhưng dễ xoay). Theo chuyên gia Airtac, vuông phù hợp không gian hẹp, trong khi tròn nhẹ hơn cho ứng dụng di động.

Cách bảo trì và sử dụng xi lanh khí nén vuông như thế nào?
Sử dụng: Kết nối khí sạch (lọc 5μm), áp suất dưới 1MPa. Bảo trì: Kiểm tra phớt hàng tháng, bôi trơn silicone định kỳ, thay thế sau 5 triệu chu kỳ. Lời khuyên: Tránh bụi bẩn để kéo dài tuổi thọ lên 7 năm.
