Van điện từ khí nén 3/2

1. Tổng Quan Về Van Điện Từ Khí Nén 3/2

Van điện từ khí nén 3/2 là một thiết bị quan trọng trong hệ thống khí nén, được sử dụng để điều khiển dòng khí nén trong các ứng dụng công nghiệp. Với thiết kế ba cổng (P: áp suất, A: đầu ra, T: xả) và hai trạng thái hoạt động (mở/đóng), van 3/2 giúp điều khiển chính xác các thiết bị như xi lanh khí nén hoặc cơ cấu chấp hành. Van này hoạt động dựa trên nguyên lý điện từ, sử dụng cuộn coil để tạo lực từ trường, từ đó điều chỉnh vị trí piston hoặc màng chắn để kiểm soát luồng khí.

Van 3/2 được ưa chuộng nhờ tính linh hoạt, độ bền cao và khả năng tích hợp với hệ thống điều khiển tự động như PLC. So với các loại van khác, van 3/2 có thiết kế đơn giản hơn, phù hợp cho các ứng dụng yêu cầu điều khiển một chiều.

Đặc điểm nổi bật:

• Ba cổng: P (áp suất vào), A (đầu ra), T (xả khí).
• Hai trạng thái: Thường đóng (NC) hoặc thường mở (NO).
• Ứng dụng: Điều khiển xi lanh đơn, hệ thống xả áp, tự động hóa nhà máy.

Bảng so sánh van khí nén:

Lịch sử phát triển: Từ các van cơ khí thủ công thế kỷ 19, van điện từ khí nén 3/2 ra đời vào giữa thế kỷ 20 cùng với sự phát triển của công nghệ điện tử, đáp ứng nhu cầu tự động hóa trong công nghiệp.

2. Cấu Tạo Chi Tiết và Nguyên Lý Hoạt Động

Van điện từ khí nén 3/2 bao gồm các bộ phận chính được thiết kế để đảm bảo hiệu suất cao và độ bền lâu dài. Thân van thường được làm từ hợp kim nhôm hoặc thép không gỉ, chịu được áp suất từ 0.15–0.8 MPa. Cuộn coil điện, hoạt động ở điện áp phổ biến như 24VDC hoặc 220VAC, tạo từ trường để điều khiển piston hoặc màng chắn. Các cổng P (áp suất), A (đầu ra), và T (xả) được bố trí hợp lý để tối ưu hóa luồng khí.

Cấu tạo chi tiết:

• Thân van: Chất liệu nhôm anodized hoặc thép không gỉ, kích thước từ 1/8″ đến 1/2″.
• Cuộn coil: Điện áp 12V, 24V, 110V, 220V; công suất 3–5W.
• Piston/màng chắn: Điều khiển luồng khí, làm từ vật liệu chống ăn mòn.
• Cổng P/A/T: Đường kính cổng từ 2–10 mm, tùy model.
• Lò xo hồi vị: Đảm bảo trạng thái NC/NO khi không có điện.

Nguyên lý hoạt động:

• Trạng thái NC (thường đóng): Khi không cấp điện, cổng P bị đóng, không có khí đi qua cổng A. Khi cấp điện, coil tạo từ trường, mở cổng P sang A, khí được dẫn tới thiết bị.
• Trạng thái NO (thường mở): Khi không cấp điện, khí đi từ P sang A. Khi cấp điện, cổng A đóng, khí xả qua cổng T.
• Sơ đồ nguyên lý:

  [P] --> [Van 3/2] --> [A]
                  |
                 [T]


3. Phân Loại Van Điện Từ Khí Nén 3/2

Van điện từ khí nén 3/2 được phân loại dựa trên nhiều tiêu chí, đáp ứng nhu cầu đa dạng của các ngành công nghiệp.

Bảng phân loại:

Model phổ biến:

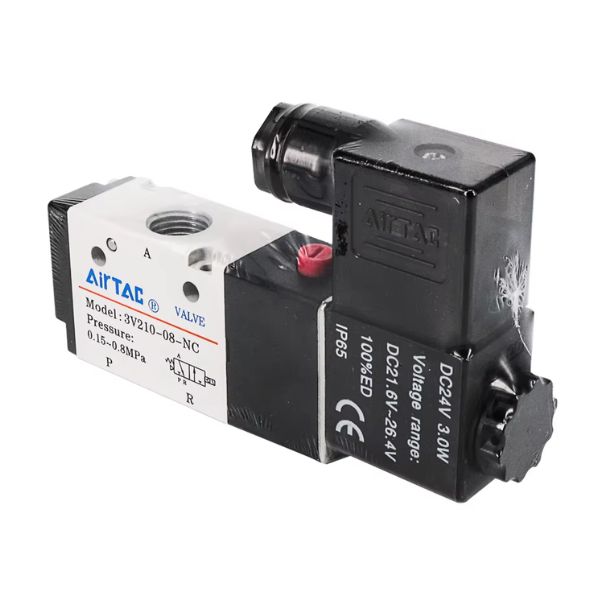

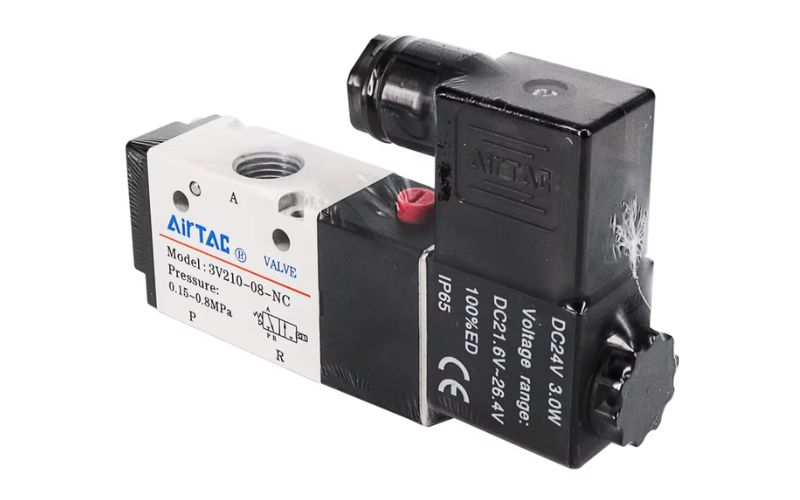

• Airtac 3V210-08: Điện áp 24VDC, cổng 1/4″, áp suất 0.15–0.8 MPa.
• SMC VQZ332: Nhỏ gọn, tốc độ phản hồi nhanh, phù hợp tự động hóa.
• Festo MFH-3-1/4: Độ bền cao, dùng trong môi trường khắc nghiệt.

4. Ứng Dụng Thực Tế

Van điện từ khí nén 3/2 được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng điều khiển chính xác và độ tin cậy cao.

Ví dụ ứng dụng:

• Ngành ô tô: Điều khiển xi lanh khí nén trong dây chuyền lắp ráp ghế, cửa xe.
• Dệt may: Kiểm soát áp suất khí trong máy dệt, đảm bảo vận hành liên tục.
• Đóng gói: Điều khiển cơ cấu đóng/mở trong máy đóng gói thực phẩm.
• Hệ thống xả áp: Đảm bảo an toàn trong các bồn chứa khí nén.

Case study: Một nhà máy sản xuất linh kiện điện tử tại Việt Nam đã sử dụng van 3/2 Airtac 3V210-08 để điều khiển xi lanh đơn trong dây chuyền SMT, giảm 20% thời gian chu kỳ sản xuất so với van cơ.

Lợi ích của van 3/2 so với van cơ:

5. Ưu Điểm và Hạn Chế

Ưu điểm:

• Tiết kiệm năng lượng: Công suất coil thấp, chỉ 3–5W.
• Độ bền cao: Tuổi thọ >10 năm trong điều kiện bảo trì tốt.
• Tích hợp PLC: Dễ dàng kết nối với hệ thống tự động hóa.
• Phản hồi nhanh: Thời gian đóng/mở dưới 10ms.

Hạn chế:

• Giá thành cao: Cao hơn 30–50% so với van cơ.
• Phụ thuộc nguồn điện: Không hoạt động khi mất điện.
• Yêu cầu bảo trì: Cần kiểm tra coil và piston định kỳ.

Bảng so sánh:

6. Tiêu Chí Lựa Chọn

Khi chọn van điện từ khí nén 3/2, cần cân nhắc các yếu tố kỹ thuật để đảm bảo hiệu suất và tuổi thọ.

Checklist tiêu chí:

• Áp suất tối đa (0.15–0.8 MPa).
• Nhiệt độ hoạt động (–5°C đến 60°C).
• Điện áp coil (24VDC, 220VAC).
• IP rating (IP65 cho môi trường bụi, ẩm).
• Vật liệu thân van (nhôm, thép không gỉ).
• Kích thước cổng (1/8″, 1/4″, 1/2″).
• Tần số hoạt động (5–10 chu kỳ/giây).
• Thương hiệu uy tín (SMC, Airtac, Festo).
• Chứng nhận ISO 9001, CE.
• Hỗ trợ kỹ thuật từ nhà cung cấp.

Bảng thông số kỹ thuật:

7. Hướng Dẫn Lắp Đặt và Bảo Trì

Quy trình lắp đặt (5 bước):

1. Kiểm tra thiết bị: Đảm bảo van, ống dẫn, và nguồn điện tương thích.
2. Lắp đặt van: Gắn van vào hệ thống khí nén, siết chặt ren cổng P/A/T.
3. Kết nối điện: Đấu nối dây coil với nguồn điện (24VDC/220VAC).
4. Kiểm tra áp suất: Đảm bảo áp suất khí trong khoảng 0.15–0.8 MPa.
5. Kiểm tra hoạt động: Bật/tắt nguồn điện, kiểm tra luồng khí qua cổng A/T.

Sơ đồ đấu nối:

[PLC] --> [Coil van 3/2] --> [Nguồn 24VDC/220VAC]
[P] --> [Van 3/2] --> [A] --> [Xi lanh]
                |
               [T] --> [Xả khí]

Lỗi thường gặp và cách khắc phục:

• Rò khí: Kiểm tra gioăng cao su, thay mới nếu hỏng.
• Coil cháy: Kiểm tra điện áp nguồn, đảm bảo đúng 24VDC/220VAC.
• Van không hoạt động: Kiểm tra lò xo hồi vị hoặc piston bị kẹt, vệ sinh hoặc thay thế.

8. Bảng Giá và Thương Hiệu

Bảng giá tham khảo (VNĐ):

Tiêu chí chọn nhà cung cấp:

• Có chứng nhận phân phối chính hãng.
• Hỗ trợ kỹ thuật 24/7.
• Bảo hành tối thiểu 12 tháng.
• Cung cấp linh kiện thay thế (coil, piston).

Nhà cung cấp van điện từ khí nén 3/2 chính hãng, uy tín:

• Công ty Cổ phần 3R Việt Nam
  • Hotline: 0931 556 237
  • Website: www.3Rtech.vn

9. So Sánh Với Van Khác

Bảng so sánh van 3/2 vs 5/2:

Tình huống nên dùng van 3/2:

1. Điều khiển xi lanh đơn trong dây chuyền đóng gói.
2. Hệ thống xả áp an toàn trong bồn khí nén.
3. Ứng dụng yêu cầu phản hồi nhanh, chi phí thấp.

10. Tổng Kết

Van điện từ khí nén 3/2 là giải pháp tối ưu cho các hệ thống tự động hóa nhờ tính linh hoạt, độ bền cao và khả năng tích hợp với công nghệ hiện đại. Xu hướng IoT hóa đang mở ra cơ hội mới, cho phép van 3/2 kết nối với các nền tảng Industry 4.0, cung cấp dữ liệu thời gian thực về áp suất, lưu lượng, và trạng thái vận hành. Trong tương lai, van 3/2 sẽ tiếp tục đóng vai trò quan trọng trong các ngành công nghiệp như ô tô, dệt may, và thực phẩm.

Điểm nhấn:

• Phù hợp với tự động hóa và IoT.
• Tiết kiệm chi phí dài hạn.
• Dễ dàng bảo trì và thay thế.

11. FAQ

Câu hỏi 1: Van điện từ khí nén 3/2 có dùng được cho dầu thủy lực không?
Trả lời: Không, van điện từ khí nén 3/2 chỉ phù hợp cho khí nén. Dầu thủy lực yêu cầu van thủy lực chuyên dụng với vật liệu chống ăn mòn cao hơn.

Câu hỏi 2: Port exhaust (T) trong van điện từ khí nén 3/2 là gì?
Trả lời: Cổng T là cổng xả khí, giúp giải phóng khí nén dư thừa ra khỏi hệ thống.

Câu hỏi 3: Van điện từ khí nén 3/2 dùng trong ngành nào?
Trả lời: Ô tô (lắp ráp), dệt may (máy dệt), đóng gói (máy đóng hộp), và sản xuất linh kiện điện tử.

Câu hỏi 4: Van điện từ khí nén 3/2 so với van xả áp cơ, cái nào bền hơn?
Trả lời: Van điện từ khí nén 3/2 bền hơn 2–3 lần nhờ thiết kế điện từ và vật liệu chất lượng cao.

Câu hỏi 5: Làm sao để biết van điện từ khí nén 3/2 phù hợp với hệ thống?
Trả lời: Kiểm tra áp suất (0.15–0.8 MPa), điện áp (24VDC/220VAC), và kích thước cổng (1/8″–1/2″).

Câu hỏi 6: Coil van điện từ khí nén 3/2 cháy có sửa được không?
Trả lời: Có thể thay coil mới, đảm bảo đúng điện áp và công suất.
