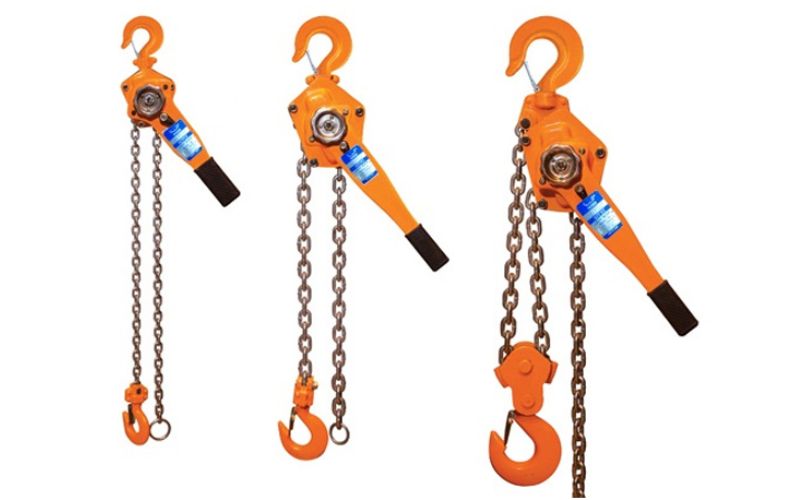

Pa lăng lắc tay là một thiết bị nâng hạ thủ công phổ biến trong ngành công nghiệp và xây dựng. Với thiết kế nhỏ gọn và khả năng hoạt động mà không cần điện, pa lăng lắc tay giúp nâng hạ vật nặng một cách an toàn và hiệu quả.

Pa lăng lắc tay là gì và tại sao cần thiết?

Pa lăng lắc tay là thiết bị nâng hạ sử dụng cơ chế đòn bẩy tay để kéo xích, nâng vật nặng theo phương thẳng đứng hoặc ngang. Theo tiêu chuẩn TCVN 4244-2005 về thiết bị nâng hạ (liên quan đến an toàn pa lăng), pa lăng lắc tay có tải trọng từ 0.75 tấn đến 20 tấn, sử dụng cơ chế bánh răng Weston với tỷ lệ truyền động khoảng 1:50, giúp giảm nỗ lực kéo đáng kể.

Thiết bị này được phát minh tại Anh vào những năm 1940, ban đầu dùng trong công nghiệp chiến tranh, và được tiêu chuẩn hóa tại Việt Nam qua TCVN 6170-3:2018 về kiểm định an toàn. Pa lăng lắc tay không chỉ tiết kiệm chi phí mà còn đảm bảo an toàn trong môi trường ẩm ướt hoặc dễ cháy nổ.

• Nhỏ gọn và linh hoạt: Trọng lượng nhẹ, dễ mang theo và sử dụng ở không gian hẹp.
• Kéo ngang dễ dàng: Có thể nâng hạ theo phương ngang mà không cần điện, phù hợp cho sửa chữa máy móc.
• Không phụ thuộc điện: Lý tưởng cho công trường xa nguồn điện, với nỗ lực kéo thấp hơn 40% nhờ cơ chế đòn bẩy.
• An toàn cao: Tuân thủ ATEX cho môi trường dễ cháy, phanh tự động ngăn trượt tải.
• Tiết kiệm chi phí: Không cần bảo dưỡng phức tạp, tuổi thọ lên đến 10 năm với sử dụng đúng cách.

Tại Việt Nam, pa lăng lắc tay được ứng dụng rộng rãi như xây dựng cao ốc hoặc xưởng cơ khí ô tô, nơi chống ẩm cao là yếu tố quan trọng. Theo ước tính, khoảng 80% công trường xây dựng Việt Nam sử dụng pa lăng lắc tay để nâng vật liệu. Tóm lại, pa lăng lắc tay là công cụ thiết yếu cho an toàn và hiệu quả lao động.

Định nghĩa chính xác theo tiêu chuẩn TCVN

Pa lăng lắc tay là thiết bị nâng hạ thủ công sử dụng cần lắc để truyền động qua hệ thống bánh răng và xích. Theo TCVN 6170-3:2018, pa lăng phải chịu tải thử 125% tải trọng định mức, với xích tải G80 và phanh cơ học. Thiết bị này đảm bảo an toàn theo OSHA và TCVN, với tải trọng phổ biến 0.75-20 tấn.

Lợi ích vượt trội so với pa lăng xích tay kéo

• Nỗ lực kéo thấp hơn 40%: Nhờ đòn bẩy, giảm mệt mỏi cho người dùng so với kéo xích trực tiếp.
• An toàn ATEX: Chống cháy nổ, không phụ thuộc điện như pa lăng điện.
• Tốc độ nhanh hơn: Nâng hạ nhanh gấp đôi ở tải nhỏ, tiết kiệm thời gian.
• Bảo dưỡng đơn giản: Ít bộ phận hơn, chi phí thấp hơn 20%.
• Ứng dụng đa dạng: Kéo ngang dễ dàng, lý tưởng cho sửa chữa.

Ứng dụng thực tế phổ biến tại Việt Nam

• Xây dựng cao ốc, nâng vật liệu nặng.
• Xưởng cơ khí ô tô, di chuyển máy móc chính xác.
• Kho bãi cảng, nâng hàng hóa chống ẩm.
• Sửa chữa công nghiệp, căn chỉnh thiết bị.
• Nông nghiệp, nâng máy móc ở khu vực xa điện.

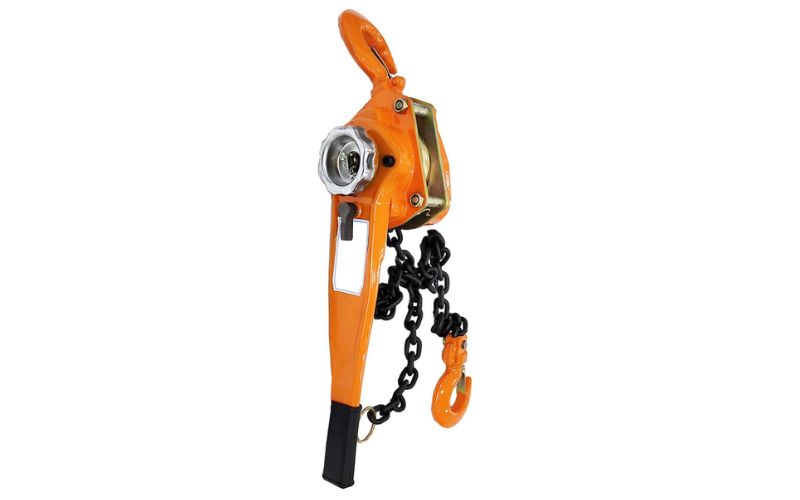

Cấu tạo chi tiết và nguyên lý hoạt động

Pa lăng lắc tay gồm các bộ phận chính kết hợp hài hòa để tạo lực nâng qua đòn bẩy. Nguyên lý hoạt động dựa trên bánh răng Weston, chuyển động lắc tay thành lực kéo xích, với tỷ lệ 1:50 giảm nỗ lực.

Các bộ phận chính

1. Móc treo và móc tải: Làm từ thép hợp kim 35CrMo, chịu tải 125%.
2. Xích tải G80: Chịu lực chính, đường kính 6-10mm tùy tải.
3. Cần lắc (lever): Truyền động bằng tay, xoay 360°.
4. Hệ thống bánh răng: Tỷ lệ 1:50, giảm lực kéo.
5. Phanh pawl tự động: Ngăn trượt tải, ma sát không amiăng.
6. Vỏ bảo vệ: Thép cường lực, chống ăn mòn.
7. Bộ dẫn xích: Đảm bảo xích không rối.

Quy trình hoạt động từng bước

1. Kiểm tra tải trọng: Đảm bảo dưới 80% tải max.
2. Treo móc: Gắn móc treo vào điểm cố định, móc tải vào vật.
3. Chọn chế độ: UP để nâng, lắc cần theo chiều kim đồng hồ.
4. Nâng/hạ: Lắc đều tay, theo dõi phanh tự động.
5. Dừng: Khóa phanh, tháo vật an toàn.

Cảnh báo: Không vượt tải, tránh lắc giật.

Sự khác biệt kỹ thuật với các loại pa lăng khác

Hướng dẫn sử dụng an toàn và bảo dưỡng chuyên sâu

Sử dụng pa lăng lắc tay theo OSHA/TCVN để tránh tai nạn.

10 bước vận hành chuẩn OSHA/TCVN

1. Kiểm tra chứng nhận và tải trọng.
2. Treo móc cố định, tránh rung lắc.
3. Gắn vật nặng đều, dưới 80% tải.
4. Chọn UP, lắc cần đều tay.
5. Giám sát phanh tự động.
6. Dừng khi cần, khóa phanh.
7. Hạ tải: Chọn DOWN, lắc ngược.
8. Tháo vật an toàn.
9. Vệ sinh sau dùng.
10. Báo cáo lỗi ngay.

Các lỗi thường gặp và cách khắc phục

Lịch bảo dưỡng định kỳ theo giờ sử dụng

Câu hỏi thường gặp từ người dùng Việt Nam

1. Pa lăng lắc tay có kéo ngang được không?

Có, pa lăng lắc tay thiết kế cho kéo ngang linh hoạt, khác với pa lăng kéo tay chỉ thẳng đứng. Đảm bảo tải dưới 80% để an toàn.

2. Pa lăng lắc tay khác gì pa lăng xích tay kéo?

Pa lăng lắc tay dùng cần lắc đòn bẩy, nỗ lực thấp hơn 40%, kéo ngang dễ; pa lăng xích tay kéo dùng xích kéo trực tiếp, rẻ hơn nhưng chậm và tốn sức.
